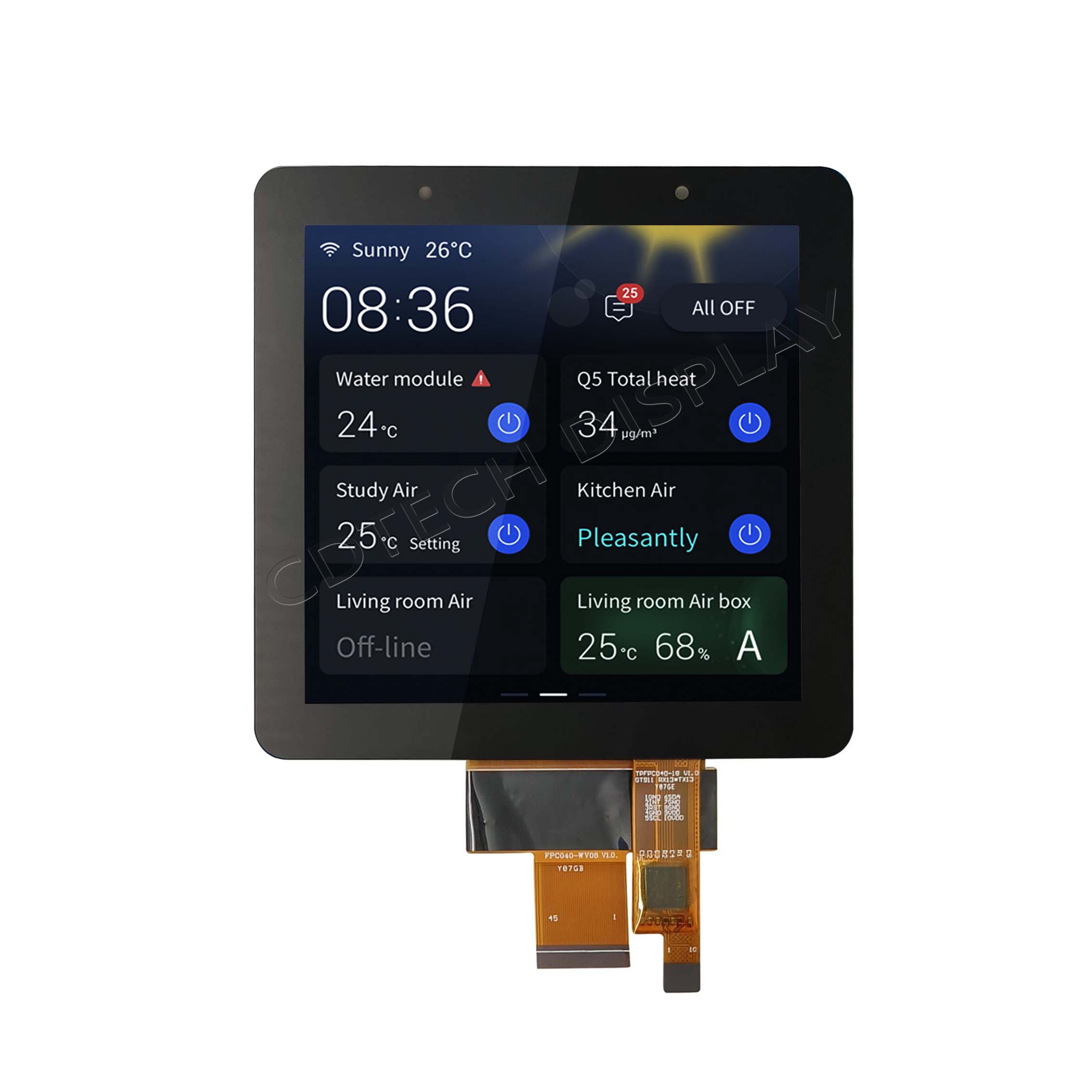

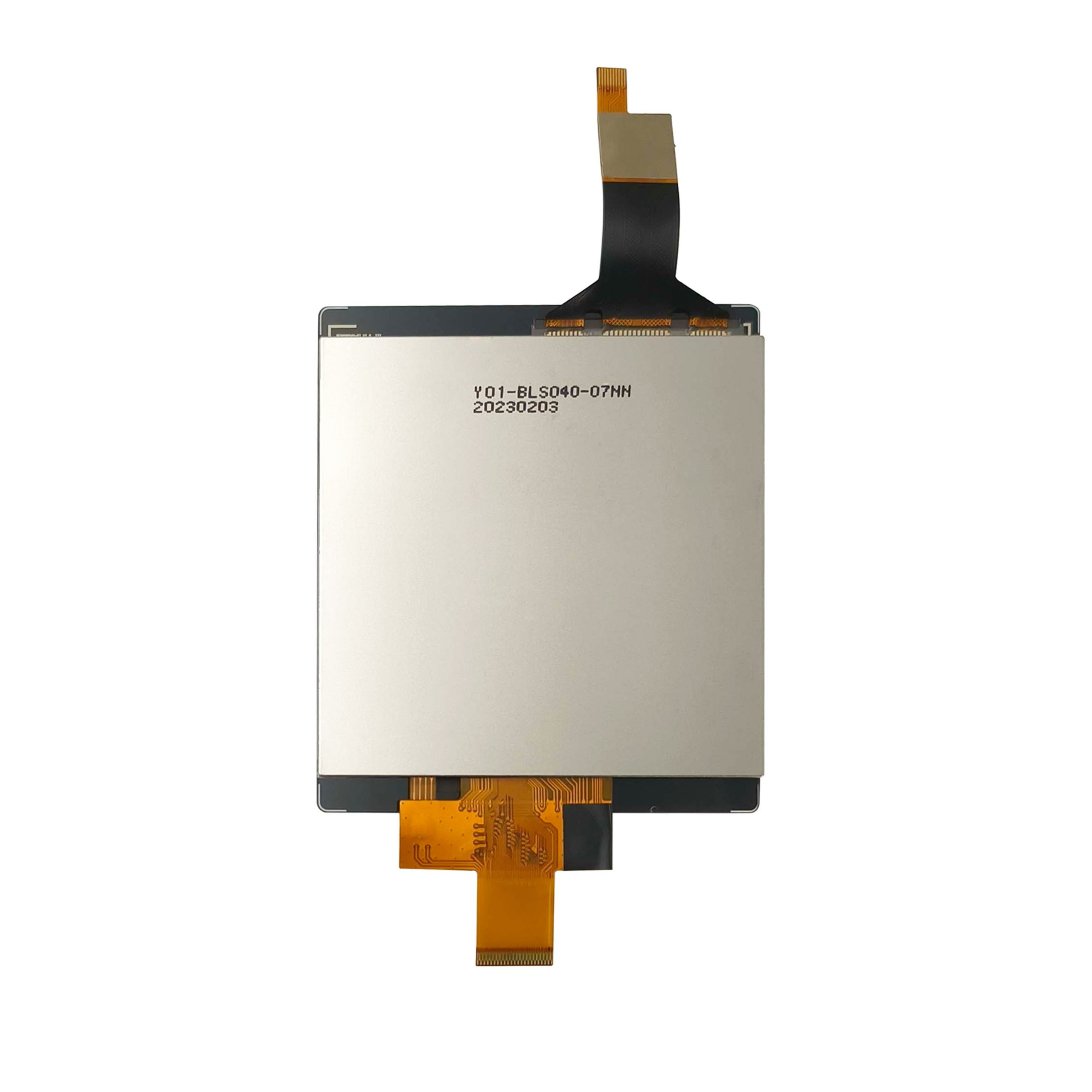

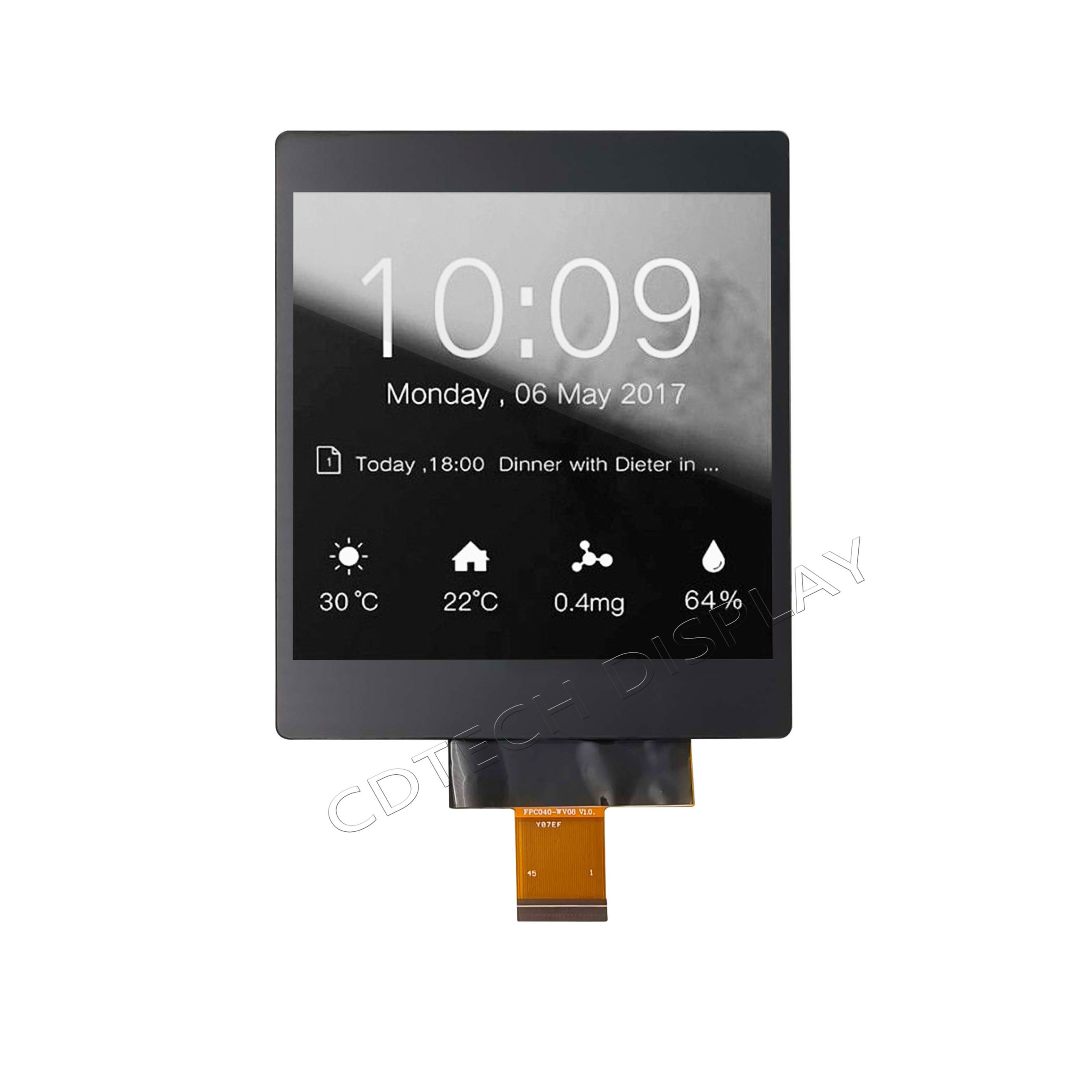

4.0 "نوع مربع 480 × 480 لوحة اللمسات اللمس

4.0 ″ نوع مربع 480 × 480 لوحة اللمسات اللمس

نموذج :
S040HWV08NN-FC08-AF
مقاس :
4.0 "丨 480 × 480 بكسل
نوع العرض:
IPS مع كل زاوية المشاهدة
لوحة اللمس:
Capacitive with l²C interface
واجهة LCD:
RGB
واجهة CTP:
IIC
درجة حرارة العملية:
-20 درجة مئوية ~+70 درجة مئوية
سائق IC:
ST7701S-G5
CTP Controller:
St1633i
موارد :
الرسم 2D

رسالة بريد إلكتروني

وصف المنتج

تتميز شاشة LCD التي تبلغ 4.0 بوصة مربعة بلوحة اللمس السعوية ذات السعة مع دعم متعدد اللمس.

بفضل زاوية عرض IPS ، وسطوع 300 - NIT ، ودقة 480 × 480 ، فإنه يوفر صورًا واضحة.

تعمل من - 20 درجة مئوية إلى 70 درجة مئوية وتخزين من - 30 درجة مئوية إلى 80 درجة مئوية ، ويمكن أن تتحمل ظروفًا قاسية ، وهي مثالية للتطبيقات المنزلية الصناعية والذكية في بيئات متنوعة ..

مواصفات المنتج

حجم LCD	4.0 بوصة
قرار LCD	480*480pixels
LCD منطقة نشطة	71.86 × 70.18 (مم)
LCD Luminance	300nits
شاشة LCD زاوية	IPS مع كل زاوية المشاهدة
واجهة LCD	RGB
وحدة تحكم LCD	ST7701S-G5
نوع اتصال LCD	FPC: 45 نقطة مع 0.3 درجة ، الموصل (FH26-45S-0.3SH)
صفيف الإضاءة الخلفية LCD	2 سلاسل مع 5 LED على كل سلسلة
LCD وحدة تحكم الإضاءة الخلفية	لا أحد
LCD الإضاءة الخلفية القيادة	if = 40ma ， VF = 13.5 ~ 17V
LCD مخطط البعد	77.66 × 78.97 × 2.3 (مم)
هيكل CTP	G+FF
واجهة CTP	IIC
CTP Controller	St1633i
CTP المخطط البعد	78.00 × 92.00 × 0.70 (مم)
نوع اتصال CTP	FPC: 10pin مع 0.3 درجة الملعب
بُعد الخطوط العريضة للمنتج	78.00 × 92.00 × 3.68 (مم)
تشغيل المنتج درجة الحرارة	-20 ℃ ~ 70 ℃
درجة حرارة تخزين المنتج	-30 ℃ ~ 80 ℃

توصيات للاستخدام

تخصيص LCD

نحن نقدم خدمات تخصيص FPC شاملة ، بما في ذلك تعديلات الحجم التعسفي ، وأنواع الموصلات المختلفة ، وأنواع اللحام ، وأنواع المكونات الإضافية.
لمس لوحة اللمس

نحن نقدم حلول عدسة تغطية مخصصة بأشكال مختلفة وسمك (تتراوح من 0.55 ملم إلى 6.0 مم) ، والعلاجات السطحية مثل AG (مضاد للهروب) ، AF (مضاد للبنجر) ، و AR (مضاد للانعكاس).
إرشادات الاستخدام

تتمتع منتجات LCD الخاصة بـ CDTech موثوقية عالية الجودة ، مما يتيح للعملاء استخدامها لفترة طويلة دون الانهيار بسهولة.

معايير الجودة

تلتزم CdTech بسياسة جودة عيب صفر ، والتي لا تتضمن فقط جودة المنتج ولكن أيضًا جودة عمل جميع الإدارات في الشركة.

جميع منتجاتنا ، من التقييم ، التصميم ، الإنتاج ، التفتيش على خدمة ما بعد البيع ، تتبع المعايير التالية في هذه العملية.

تقييم المشروع	فهم وتقييم بشكل شامل ودقة متطلبات العملاء ، بما في ذلك الأداء ، والمواصفات ، وبيئة الاستخدام ، والخصائص الخاصة ، وخصائص السلامة ، وما إلى ذلك ، تحديد وتقييم عوامل الخطر المحتملة.
تصميم المنتج	اتبع بصرامة متطلبات أنظمة ISO9001 و IATF16949 لتصميم المنتج ، مع النظر أيضًا في اختيار المواد ، والتصنيع والتجميع ، وهياكل المنتجات الناجحة السابقة والخبرات لضمان التنفيذ الفعال في الإنتاج اللاحق.
التحكم في الإنتاج	يتم إنتاج جميع العمليات المهمة لـ LCM و CTP بواسطة CdTech نفسها ، مما يضمن التحكم الفعال وضمان عملية الإنتاج.
فحص الإنتاج	خضعت جميع منتجات CdTech للاختبار الوظيفي بنسبة 100 ٪ والتفتيش البصري لضمان تلبية متطلبات التصميم وتوقعات العملاء.
خدمة بعد المبيعات	لقد أنشأنا آلية استجابة سريعة للتعامل على ملاحظات العملاء والشكاوى على الفور.
عمر المنتج	يتم تحديد عمر منتجنا من خلال عمر LED في الإضاءة الخلفية ، وعادة ما يكون 30000 ساعة أو 50000 ساعة.
فترة الضمان	فترة الضمان لـ CDTech هي سنة واحدة وفقًا لمعايير صناعة LCD.
حماية ESD	تم تصميم جميع الأجهزة والتعامل معها بالنظر إلى حماية ESD.
