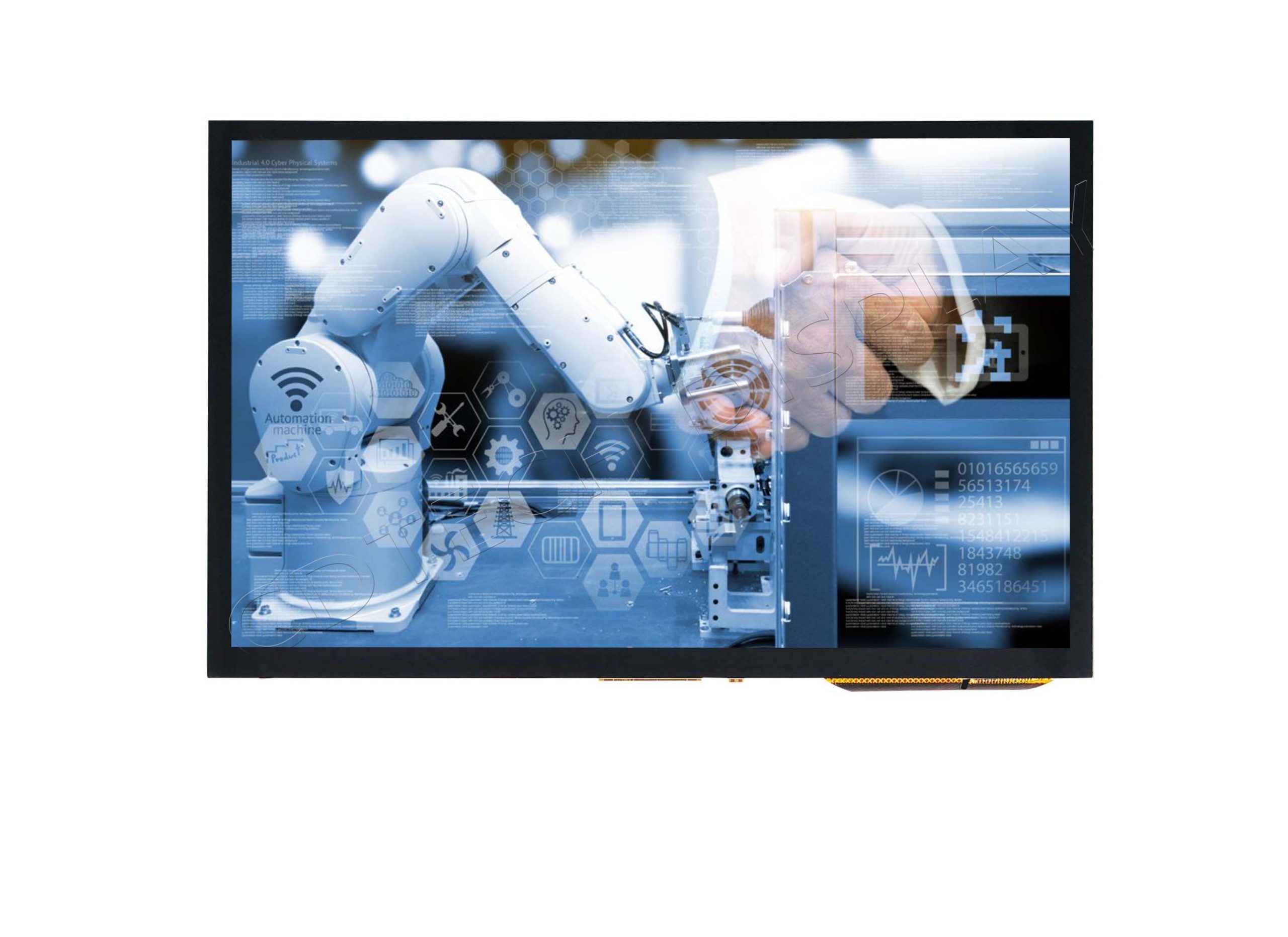

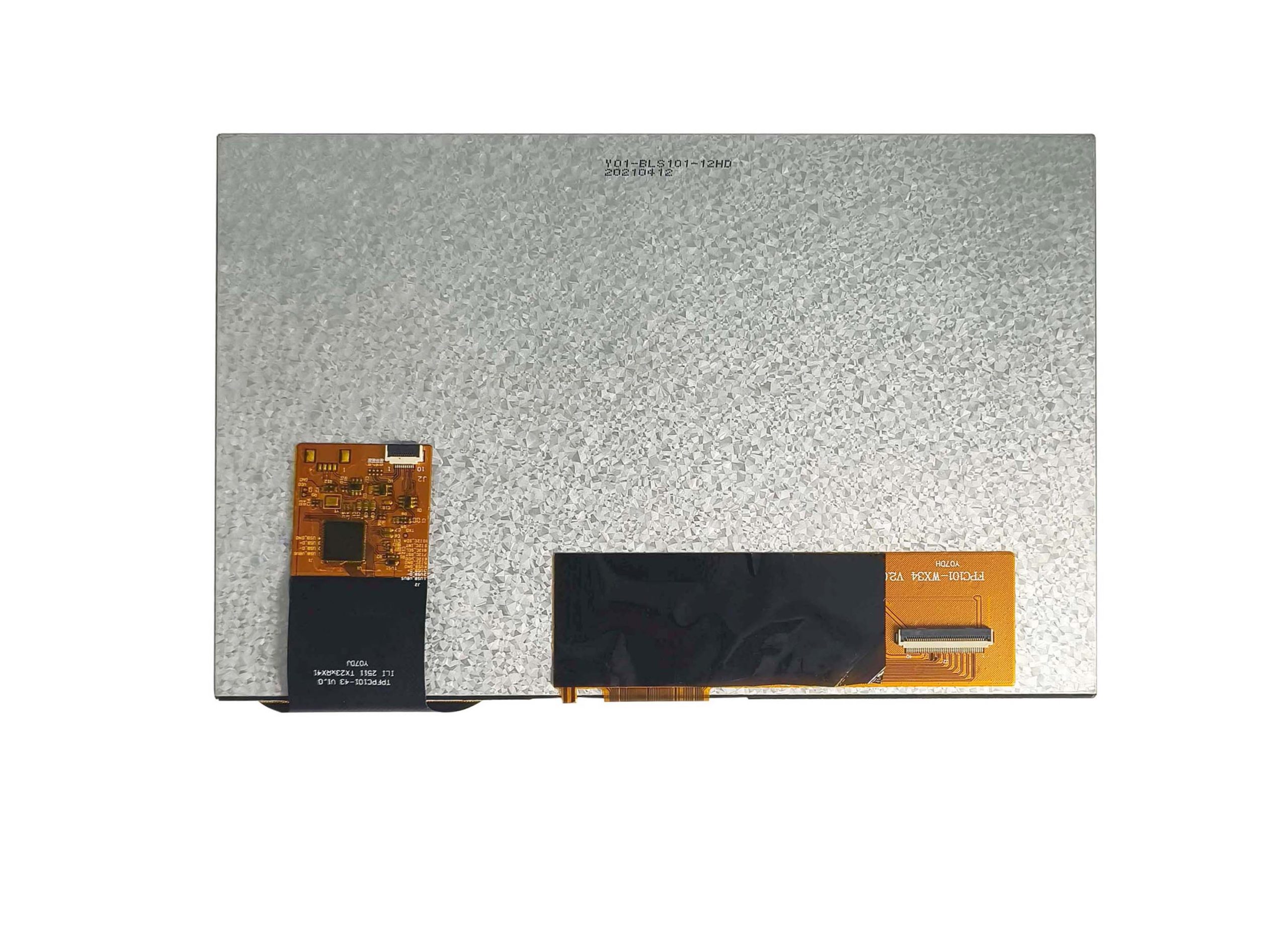

10.1 ″ TFT -Display, 1280 × 800, 400 Nits, kapazitiver Touchscreen
-
S101HWX34HD-DC43
-
10.1 "丨 1280 x 800 Pixel
-
IPs mit allen Betrachtungswinkel
-
Capactive mit L²C -Schnittstelle
-
LVDs
-
IIC
-
-20 ° C ~+70 ° C.
Produktbeschreibung
Produktspezifikation
| LCD -Größe | 10.1 Zoll |
| LCD -Auflösung | 1280 x 800pixel |
| LCD aktiver Bereich | 216,96 x 135,60 (mm) |
| LCD Luminance | 400nits |
| LCD -Betrachtungswinkel | IPs mit allen Betrachtungswinkel |
| LCD -Schnittstelle | LVDs |
| LCD -Controller | EK79202B1 |
| LCD -Verbindungstyp | FPC: 40pin mit 0,5 Tonhöhe, Stecker: FH12-40S-0,5HS (55) |
| LCD Backlight Array | 9 Saiten mit 5 LED an jeder Saite |
| LCD Backlight Controller | Keiner |
| LCD Hintergrundbeleuchtung Fahren | If = 270 mA ， vf = 13,5 ~ 17V |
| LCD -Umrissdimension | 229.46 x149.10 x 4,50 (mm) |
| CTP -Struktur | G+g |
| CTP -Schnittstelle | IIC |
| CTP -Controller | Ili2511 |
| CTP -Umrissdimension | 229.46 x149.10 x 1,10 (mm) |
| CTP -Verbindungstyp | FPC: 10PIN with 0.5pitch |
| Produktumstrichdimension | 229.46 x149.10 x 6,52 (mm) |
| Produktbetriebstemperatur | -20 ° C ~+70 ° C. |
| Produktspeichertemperatur | -30 ° C ~+80 ° C. |
Empfehlungen für den Gebrauch
-
LCD -Anpassung
FPC unterstützt als eine der wichtigsten Komponenten von LCD häufig verschiedene Designs und Funktionen.
-
Touch Panel -Anpassung
Unsere Bonding -Technologie unterstützt die Air (Frame) -Bend-, OCA (optisch klare Klebstoff) und Loca (optisch klare Klebstoff).
-
Nutzungsrichtlinien
Die LCD -Produkte von CDTech haben eine qualitativ hochwertige Zuverlässigkeit und ermöglichen es den Kunden, sie für lange Zeit zu verwenden, ohne leicht zu fällen.
Qualitätsstandards
CDTECH hält eine Null -Defekt -Qualitätsrichtlinie an, die nicht nur die Produktqualität, sondern auch die Arbeitsqualität aller Abteilungen des Unternehmens umfasst.
Alle unsere Produkte aus Bewertung, Design, Produktion, Inspektion bis hin zum After-Sales-Service folgen den folgenden Standards.
| Projektbewertung |
Die Kundenanforderungen, einschließlich Leistung, Spezifikationen, Nutzungsumgebung, besonderen Merkmalen, Sicherheitsmerkmalen usw., umfassend und genau verstehen und bewerten. Identifizieren und bewerten Sie potenzielle Risikofaktoren. |
| Produktdesign |
Befolgen Sie die Anforderungen von ISO9001- und IATF16949 -Systemen für die Produktdesign streng und berücksichtigen gleichzeitig die Materialauswahl, die Herstellung und die Assemblierbarkeit, die erfolgreichen Produktstrukturen und -erlebnisse, um eine effektive Implementierung in der anschließenden Produktion zu gewährleisten. |
| Produktionskontrolle |
Alle wichtigen Prozesse von LCM und CTP werden von CdTech selbst erzeugt, um eine wirksame Kontrolle und Sicherheit des Produktionsprozesses zu gewährleisten. |
| Produktionsinspektion |
Alle CDTech -Produkte haben 100% funktionelle Tests und visuelle Inspektion durchlaufen, um sicherzustellen, dass sie die Entwurfsanforderungen und die Kundenerwartungen erfüllen. |
| After Sales Service |
Wir haben einen schnellen Reaktionsmechanismus eingerichtet, um das Kundenfeedback und Beschwerden unverzüglich zu behandeln. |
| Produktlebensdauer |
Die Lebensdauer unseres Produkts wird durch die Lebensdauer der LED in der Hintergrundbeleuchtung, normalerweise 30000 Stunden oder 50000 Stunden, bestimmt. |
| Garantiefrist |
Die Garantiezeit von CDTech beträgt nach LCD -Branchenstandards ein Jahr. |
| ESD -Schutz |
Alle Geräte werden unter Berücksichtigung des ESD -Schutzes entworfen und behandelt. |
-
