15.6 inch Display, 1920×1080 FHD Module, 1200 Nits for Excellent Sunshine Readability
-
S156QWU07ES
-
15.6"丨1920 x 1080 Pixels
-
IPS con todo el ángulo de visión
-
Ninguno
-
EDP
-
Ninguno
-
-20 ° C ~+70 ° C
Descripción del Producto

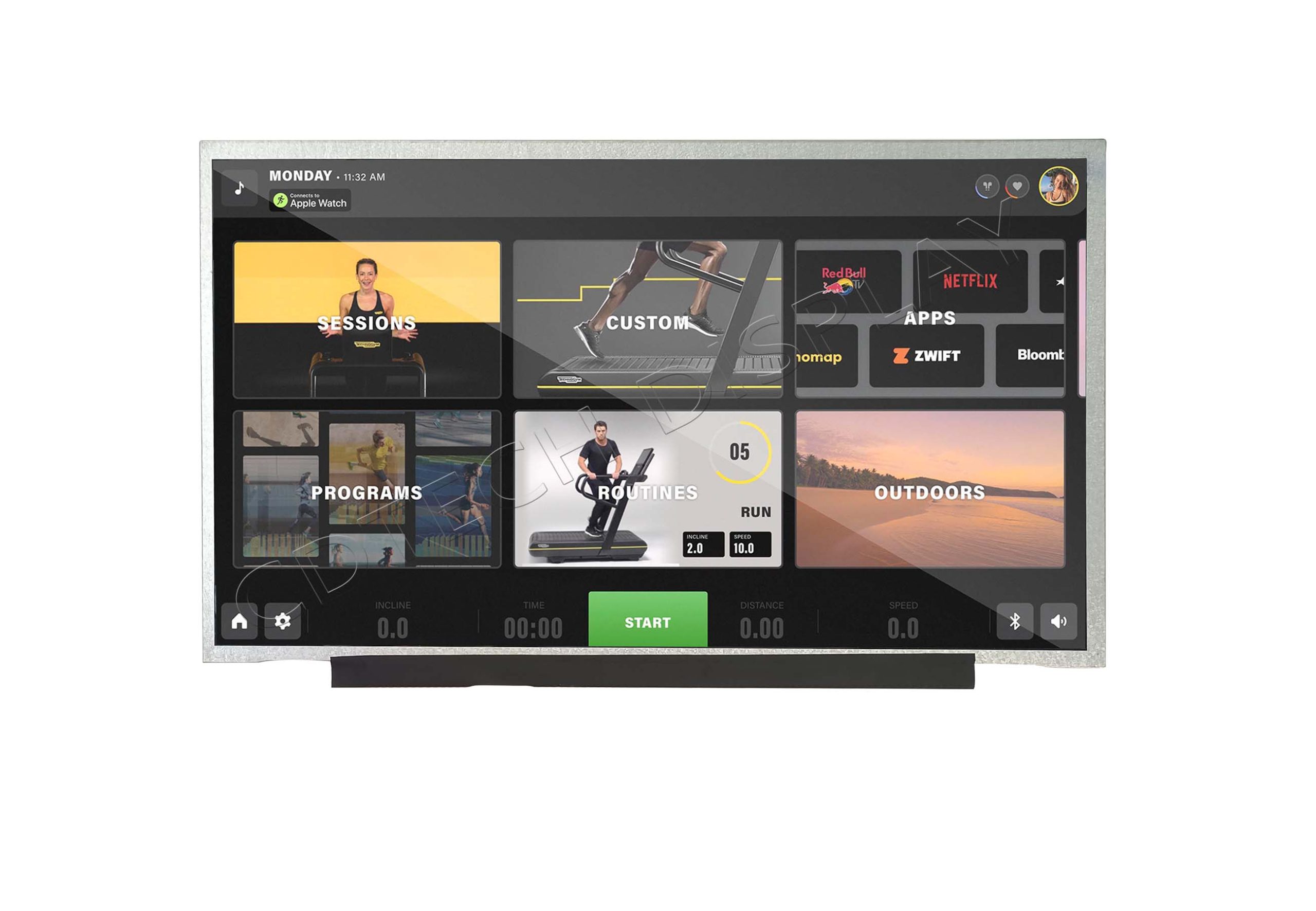

15.6-inch IPS Display: High Performance and Multi-scene Application
This 15.6-inch IPS display adopts TFT-LCD technology and has a Full HD (FHD) resolution of 1920×1080, delivering clear and sharp images. With an ultra-high brightness of 1200nits and a high dynamic contrast ratio of 1000:1, it presents vivid and rich colors. The fast response time of 12ms eliminates motion blur in dynamic scenes.
The IPS panel enables a full-view display with an 85° angle in all directions (up, down, left, and right), ensuring no color deviation during viewing. The AA area size is 344.16×193.59mm, providing ample display space.The product has external dimensions of 360.00×212.30×5.7mm, It can operate stably in extreme environments ranging from -20°C to +70°C, adapting to harsh conditions.
Equipped with a high-speed EDP interface, it stably transmits high-definition video and reduces cable connections. The external backlight terminal line allows for flexible adjustment of the backlight brightness.
Diversified Application Scenarios
Customization Services
Especificación de producto
| Tamaño de la pantalla LCD | 15.6 inch |
| Resolución LCD | 1920 x 1080pixels |
| Área activa LCD | 344.16 x 193.59 (mm) |
| Luminancia LCD | 1200nits |
| Ángulo de visión LCD | IPS con todo el ángulo de visión |
| Interfaz LCD | EDP |
| Controlador LCD | Ninguno |
| Tipo de conexión LCD | FPC: 30PIN with 0.5 pitch,Connector (20455-030E-76) |
| Matriz de retroiluminación de LCD | Ninguno |
| Controlador de retroiluminación LCD | Ninguno |
| Conducción de luz de fondo LCD | IF=450mA，VF=27~33V |
| Dimensión de esquema LCD | 360.00 x 212.30 x 5.70 (mm) |
| Estructura CTP | Ninguno |
| Interfaz CTP | Ninguno |
| Controlador CTP | Ninguno |
| Dimensión de esquema de CTP | Ninguno |
| Tipo de conexión CTP | Ninguno |
| Dimensión de esquema del producto | 360.00 x 212.30 x 5.70 (mm) |
| Temperadora de operación del producto | -20 ° C ~+70 ° C |
| Temperatura de almacenamiento de productos | -30 ° C ~+80 ° C |
Recomendaciones para su uso
-
Personalización LCD
In order to meet customers’ needs for a wide range of LCD displays, in addition to the mainstream aspect ratios of 4:3 or 16:9 displays, CDTech can support LCD size customization services, including NRE AA size and OD size. In addition, CDTech has cutting patent technology, which can cut any size according to customer requirements. Such as 2.9”, 3.9”, 4.6”, 5.8”, 6.5” for bar type displays and 5.0”, 7.5” for square type displays. Bar type displays are perfect for home appliances. Square and circle type displays are suitable for smart homes.
-
Personalización del panel táctil
Para soluciones CTP selectivas que se pueden utilizar para múltiples aplicaciones, CDTech tiene nuestra propia línea de producción CTP y puede proporcionar servicios de personalización CTP diversificados, que incluyen: soporte para toque a través de un vaso de cobertura gruesa, toque impermeable (por ejemplo, automotriz, publicación de carga, dispositivos de ducha, etc.), touch de guantes (por ejemplo, medicina y automotriz, etc., etc.), activo {{URL_CLUNTERHO_0}}}}}}}} Pens (e.g.
-
Pautas de uso
Los productos LCD de CDTech tienen una confiabilidad de alta calidad, lo que permite a los clientes usarlos durante mucho tiempo sin descomponer fácilmente.
Productos relacionados
Normas de calidad
CDTech se adhiere a una política de calidad de defectos cero, que incluye no solo la calidad del producto sino también la calidad de trabajo de todos los departamentos de la empresa.
Todos nuestros productos, desde la evaluación, el diseño, la producción, la inspección hasta el servicio postventa, siguen los siguientes estándares en el proceso.
| Evaluación de proyectos |
Comprender y evaluar de manera integral y precisa los requisitos del cliente, incluidos el rendimiento, las especificaciones, el entorno de uso, las características especiales, las características de seguridad, etc. Identificar y evaluar posibles factores de riesgo. |
| Diseño de productos |
Siga estrictamente los requisitos de los sistemas ISO9001 e IATF16949 para el diseño del producto, al tiempo que consideran la selección de materiales, la capacidad de fabricación y la ensamblaabilidad, las estructuras y experiencias exitosas de los productos exitosos para garantizar la implementación efectiva en la producción posterior. |
| Control de producción |
Todos los procesos importantes de LCM y CTP son producidos por el propio CDTech, lo que garantiza un control efectivo y la garantía del proceso de producción. |
| Inspección de producción |
Todos los productos CDTech han sufrido pruebas 100% funcionales e inspección visual para garantizar que cumplan con los requisitos de diseño y las expectativas del cliente. |
| Servicio de venta |
Hemos establecido un mecanismo de respuesta rápida para manejar rápidamente los comentarios y las quejas de los clientes. |
| Vida útil del producto |
La vida útil de nuestro producto está determinada por la vida útil del LED en la luz de fondo, generalmente 30000 horas o 50000 horas. |
| Período de garantía |
El período de garantía de CDTech es de un año según los estándares de la industria LCD. |
| Protección de ESD |
Todos los dispositivos están diseñados y manejados en consideración de la protección de ESD. |
-
