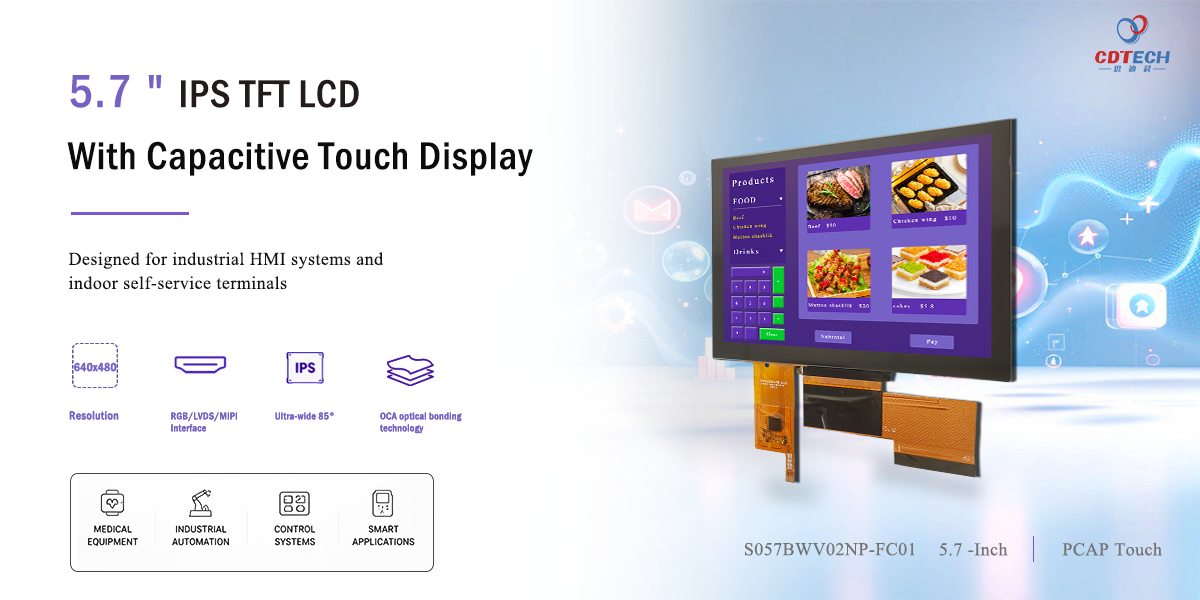

5.7 inch 640×480 TFT LCD-touchscreen (PCAP)
-
S057BWV02NP-FC01
-
5.7"丨640 x 480 pixels
-
IPS met alle kijkhoeken
-
Capacitief met l²C-interface
-
RGB+LVDS+MIPI
-
IIC
-
-20 ° C ~ + 70 ° C
Productomschrijving
CDTech introduceert een nieuwe 5.7-inch IPS TFT LCD-displaymodule, ontworpen voor industriële HMI- en zelfbedieningsterminaltoepassingen binnenshuis. Met een resolutie van 640×480 en IPS FullViewing-technologie biedt het scherm consistente kleurweergave en brede kijkhoeken van 85° vanuit alle richtingen voor een verbeterde kijkervaring.
Deze TFT LCD-module biedt een typische helderheid van 360 nits en een hoge contrastverhouding van 1200:1, wat zorgt voor een heldere en stabiele beeldweergave in binnenomgevingen. Het scherm wordt aangestuurd door de JD9168 driver-IC en ondersteunt meerdere interface-opties, waaronder RGB, LVDS en MIPI, waardoor flexibele integratie mogelijk is met diverse embedded systemen en industriële besturingsplatformen.
Het geïntegreerde PCAP capacitieve touchscreen maakt gebruik van geavanceerde OCA optische bonding-technologie om de helderheid van het scherm te verbeteren, interne reflectie te verminderen en de aanraakgevoeligheid te verhogen. Het touchscreen, aangestuurd door de GT911 touchcontroller, ondersteunt een IIC-interface en 5-punts multi-touch functionaliteit voor een soepele en nauwkeurige gebruikersinteractie.
De module is ontworpen voor betrouwbare industriële toepassingen en ondersteunt een werktemperatuurbereik van -20°C tot +70°C, waardoor deze geschikt is voor een breed scala aan commerciële en industriële toepassingen binnenshuis.
Product Specificatie
| LCD Grootte | 5.7 inch |
| LCD-resolutie | 640 x 480 pixels |
| LCD-actief gebied | 115.20 x 86.40 (mm) |
| LCD-luminantie | 360nits |
| LCD-kijkhoek | IPS met alle kijkhoeken |
| LCD-interface | RGB+LVDS+MIPI |
| LCD-controller | JD9168 |
| LCD-verbindingstype | FPC: 60PIN met 0.5 pitch, connector (FH12-60S-0.5SH) |
| LCD-achtergrondverlichtingsreeks | 7 snaren met 3 LED's op elke snaar |
| LCD-achtergrondverlichtingscontroller | Geen |
| LCD-achtergrondverlichting | ALS = 120 mA, VF = 8.1~10.2 V |
| LCD-omtrekafmeting | 127.10 98.53 x x 5.91 (mm) |
| CTP-structuur | G + G |
| CTP-interface | IIC |
| CTP-controller | GT911 |
| CTP-omtrekdimensie | 127.10 98.53 x x 1.85 (mm) |
| CTP-verbindingstype | FPC: 8PIN met 0.5 spoed |
| Productomschrijving Dimensie | 127.10 98.53 x x 8.01 (mm) |
| Productbedrijfstemperatuur | -20 ° C ~ + 70 ° C |
| Productopslagtemperatuur | -30 ° C ~ + 80 ° C |
Aanbevelingen voor gebruik
-
LCD-aanpassing
Om te voldoen aan de behoeften van klanten aan een breed scala aan LCD-schermen, naast de gangbare beeldverhoudingen van 4:3 of 16:9, kan CDTech ook maatwerk LCD-formaat aanbieden, waaronder NRE AA-formaat en OD-formaat. Bovendien beschikt CDTech over gepatenteerde snijtechnologie waarmee elk formaat naar wens van de klant kan worden gesneden. Bijvoorbeeld 2.9", 3.9", 4.6", 5.8" en 6.5" voor staafvormige displays en 5.0" en 7.5" voor vierkante displays. Staafvormige displays zijn perfect voor huishoudelijke apparaten. Vierkante en ronde displays zijn geschikt voor smarthomes.
-
Aanpassing van het aanraakscherm
Voor TFT+CTP-oplossingen kan CDTech luchtverlijming, OCA-verlijming en LOCA-verlijming ondersteunen. Voor TFT+cover glass (geen contact) geven de meeste klanten de voorkeur aan OCA-verlijming. CDTech kan echter ook helpen bij het evalueren van de haalbaarheid van luchtverlijming of LOCA-verlijming en professioneel advies geven.
-
Gebruiksrichtlijnen
De LCD-producten van CDTech zijn van hoge kwaliteit en betrouwbaar, waardoor klanten ze langdurig kunnen gebruiken zonder dat ze snel kapot gaan. We raden klanten echter ook aan om de juiste bedienings- en opslagmethoden te volgen bij gebruik: vermijd direct contact van de FPC-gouden vingers met uw handen om oxidatie te voorkomen. Het wordt aanbevolen om antistatische handschoenen of vingerbeschermers te dragen tijdens het gebruik en te zorgen voor een goede aarding. Wanneer de producten gedurende langere tijd niet worden gebruikt, mogen ze niet langdurig worden bewaard in omgevingen met hoge temperaturen en een hoge luchtvochtigheid, maar moeten ze worden opgeslagen in een magazijn met de juiste temperatuur en luchtvochtigheid.
Gerelateerde Producten
Kwaliteitsnormen
CDTech hanteert een Zero Defect Kwaliteitsbeleid, dat niet alleen de productkwaliteit omvat, maar ook de kwaliteit van het werk in alle afdelingen binnen het bedrijf. Hierdoor overtreffen onze producten, kwaliteit, service en technische ondersteuning uw verwachtingen.
Al onze producten, van evaluatie, ontwerp, productie, inspectie tot aftersalesservice, voldoen aan de volgende normen.
| Project evaluatie |
Zorg ervoor dat u de eisen van de klant, waaronder prestaties, specificaties, gebruiksomgeving, speciale kenmerken, veiligheidskenmerken, enz. volledig en nauwkeurig begrijpt en evalueert. Identificeer en evalueer potentiële risicofactoren. |
| product Ontwerp |
Volg strikt de eisen van ISO9001- en IATF16949-systemen voor productontwerp, en houd daarbij rekening met materiaalkeuze, maakbaarheid en assemblage, succesvolle productstructuren uit het verleden en ervaringen om een effectieve implementatie in de daaropvolgende productie te garanderen. Controleer in de steekproeffase aan de betrouwbaarheidstestvereisten in de specificatie. |
| Productiecontrole |
Alle belangrijke processen van LCM en CTP worden door CDTech zelf geproduceerd, wat zorgt voor effectieve controle en borging van het productieproces. We volgen het productieproces strikt om ervoor te zorgen dat elke bewerking voldoet aan de vastgestelde normen, hoogwaardige grondstoffen selecteert die voldoen aan de specificatie-eisen en de stabiliteit van de productprestaties waarborgt. |
| Productie inspectie |
Alle CDTech-producten worden 100% functioneel getest en visueel geïnspecteerd om te garanderen dat ze voldoen aan de ontwerpeisen en de verwachtingen van de klant. |
| DNV |
We hebben een snelle responsmechanisme opgezet om feedback en klachten van klanten snel te kunnen verwerken. Doorgaans kunnen we klanten binnen één dag antwoorden op mogelijke oorzaken van defecten en tijdelijke maatregelen, binnen drie dagen na ontvangst van het defecte product een rapport over het defect opstellen en binnen zeven dagen een 1D-analyse en verbeteringsrapport opstellen. |
| Levensduur van het product |
De levensduur van ons product wordt bepaald door de levensduur van de LED in de achtergrondverlichting, meestal 30000 uur of 50000 uur. Raadpleeg de specificaties voor meer informatie. |
| Garantieperiode |
De garantieperiode van CDTech bedraagt één jaar volgens de LCD-industrienormen. Binnen één jaar kunt u voor elk product met problemen gratis gebruikmaken van aftersalesservice en retournering. Na één jaar biedt CDTech nog steeds betaalde aftersalesservice. |
| ESD-bescherming |
Alle apparaten zijn ontworpen en behandeld met het oog op ESD-bescherming. Dit omvat ESD-veilige verpakkingen in antistatische zakken, wikkels en trays. Klanten worden eraan herinnerd altijd ESD-veiligheidsvoorschriften te volgen om de apparaten optimaal te beschermen. |
-
