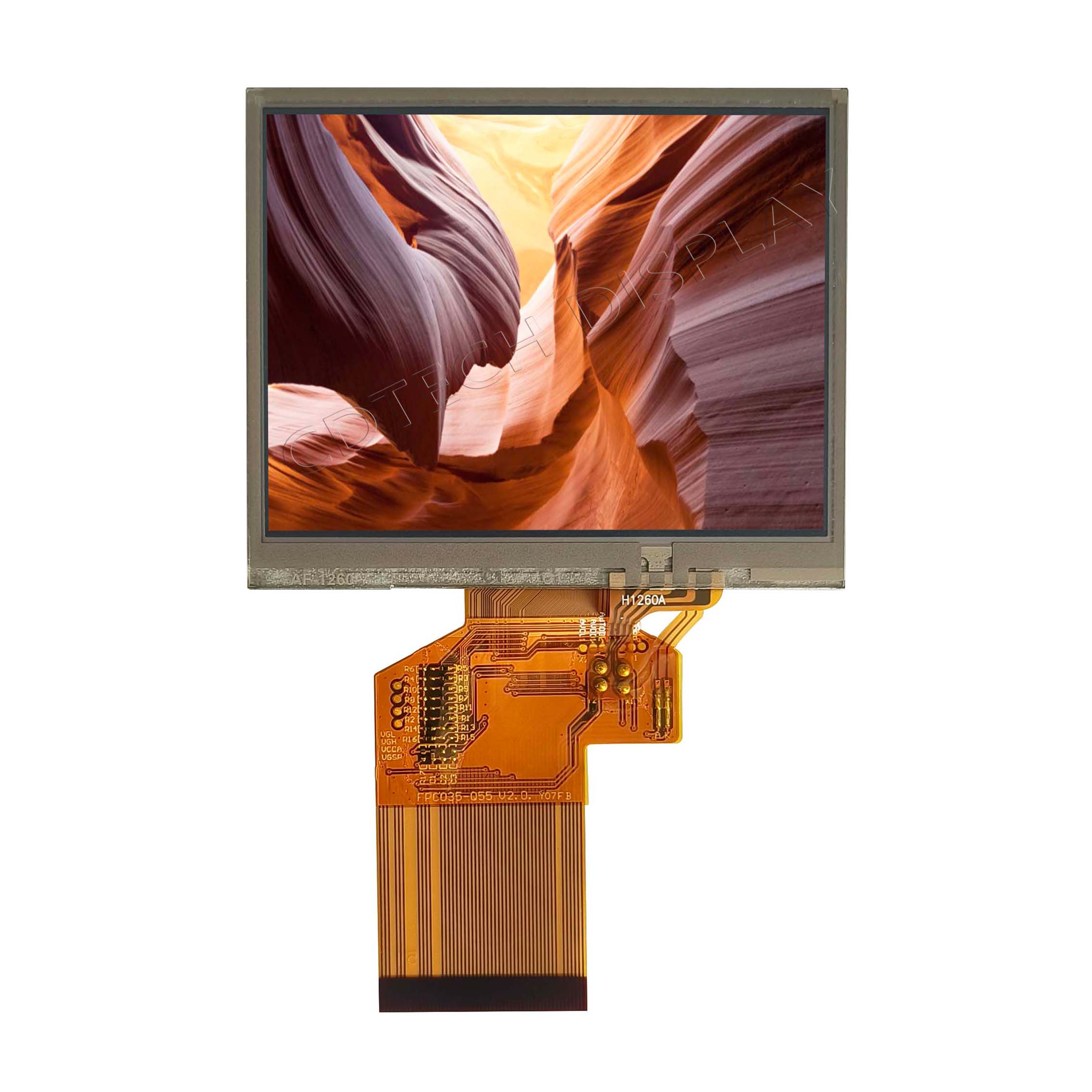

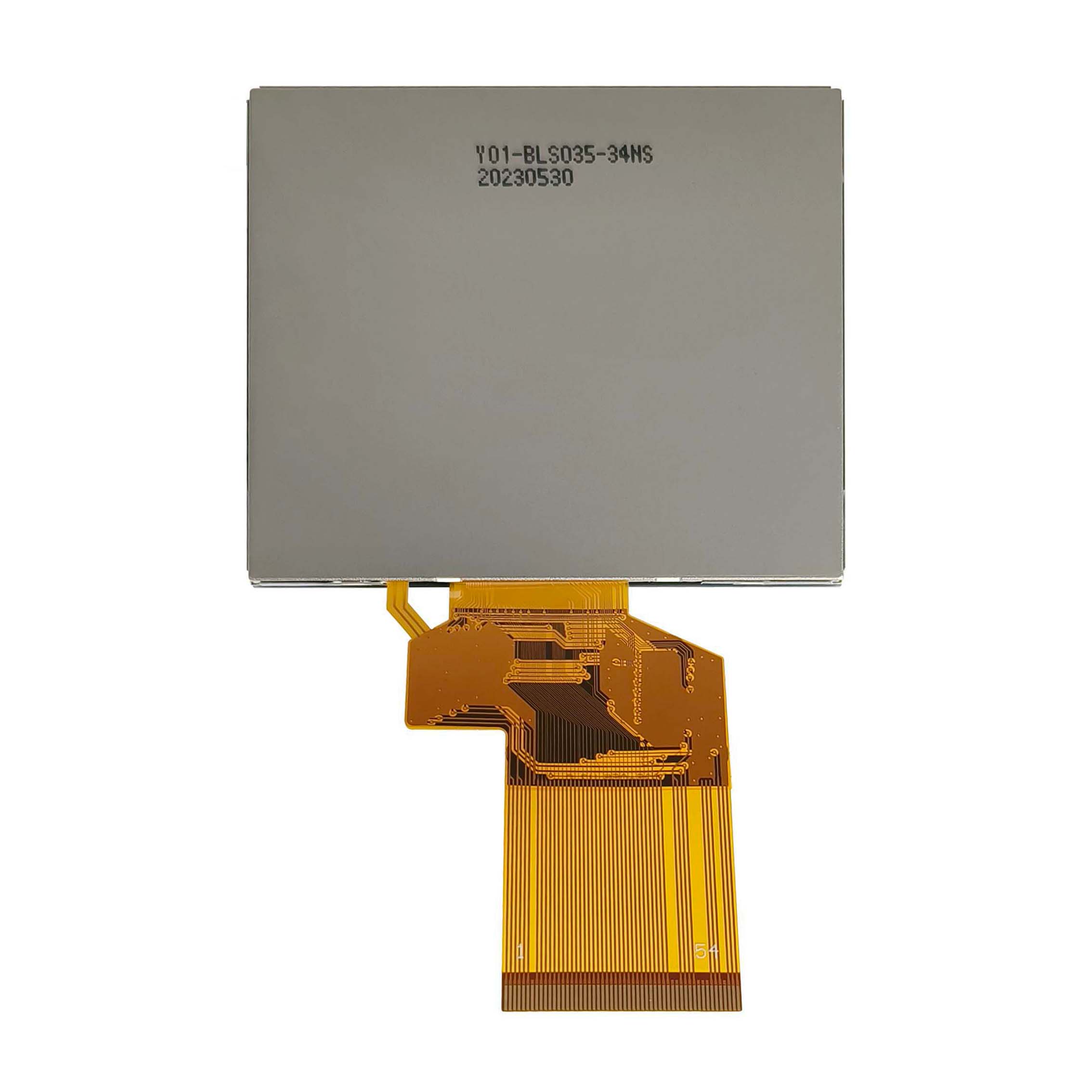

3.5″ TFT Display Touch Screen, 320×240, 300 Nits IPS LCD Panel
-
S035HQ55NS-DL44
-
3,5 "丨 320 x 240 pikseli
-
IPS z całym kątem oglądania
-
Capactive touch panel
-
24-bitowy RGB
-
Nic
-
-20 ° C ~+70 ° C.
Opis produktu
In terms of optical performance, it features a resolution of 320×240 (QVGA), a typical brightness of 300 cd/m², and a contrast ratio of 700:1, ensuring clear readability of displayed content even in complex industrial environments.
For electrical characteristics, the module is equipped with an ST7272A driver chip and supports a 24-bit RGB parallel interface for stable image data transmission. It operates within a power supply voltage range of VCC 3.0-3.6V (typical value: 3.3V), compatible with the power configurations of most mainstream embedded systems.
In structural design, the touchscreen cover glass has a thickness of 1.8mm for good protection, and the perimeter is treated with PMS black masking film technology, enhancing both aesthetic appeal and appearance consistency.
Regarding environmental adaptability, S035HQ55NS-DL44 has an operating temperature range of -20°C to +70°C, meeting industrial-grade wide-temperature application standards. It is widely suitable for various industrial display scenarios such as automation equipment and instrumentation.
Specyfikacja produktu
| Rozmiar LCD | 3,5 cala |
| Rozdzielczość LCD | 320*240 Pixels |
| Obszar aktywny LCD | 70,08 x 52,56 (mm) |
| LCD Luminance | 300 -NITS |
| Kąt oglądania LCD | IPS z całym kątem oglądania |
| Interfejs LCD | 24-bitowy RGB |
| Kontroler LCD | ST7272A |
| Typ połączenia LCD | FPC: 54PIN z 0,5 skoku, złącze (FH12-54S-0,5SH) |
| Tablica podświetlenia LCD | z 6 diodami LED na każdym ciągu |
| Kontroler podświetlenia LCD | Nic |
| LCD LIVERLIGHT JOZDY | IF =20mA ,VF =16.2~20.4V |
| Zarys LCD wymiar | 76,90 x 63,90 x 3,26 (mm) |
| Struktura CTP | OBIEKTYW |
| Interfejs CTP | Nic |
| Kontroler CTP | Nic |
| Zarys CTP wymiar | 76.90 x 63.90 x 1.80 (mm) |
| Typ połączenia CTP | Nic |
| Zarys produktu wymiar | 76.90 x 63.90 x 5.37 (mm) |
| Produkt Temp | -20 ° C ~+70 ° C. |
| Temperatura przechowywania produktu | -30 ° C ~+80 ° C. |
Zalecenia do użytku
-
Dostosowywanie LCD
W produktach LCD podświetlenie nie tylko reprezentuje to, co często nazywamy jasnością i serią LED oraz równoległe połączenie.
-
Dostosowywanie panelu dotykowego
Szkło pokrywające jest niezbędnym elementem pojemnościowego ekranu dotykowego, używanego do ochrony czujnika dotykowego i LCD, uniemożliwiając im odsłonięcie i uszkodzenie przez ostre obiekty.
-
Wytyczne dotyczące użytkowania
Produkty LCD CDTech mają wysoką niezawodność jakości, umożliwiając klientom korzystanie z nich przez długi czas bez łatwego rozkładania.
Powiązane produkty
Standardy jakości
CDTech przestrzega zasady jakości zerowej wady, która obejmuje nie tylko jakość produktu, ale także jakość pracy wszystkich działów w firmie.
Wszystkie nasze produkty, od oceny, projektowania, produkcji, inspekcji po usługi posprzedażne, zgodnie z następującymi standardami.
| Ocena projektu |
Kompleksowo i dokładnie rozumieją i oceniają wymagania klientów, w tym wydajność, specyfikacje, środowisko użytkowania, cechy szczególne, cechy bezpieczeństwa itp. Identyfikują i oceniaj potencjalne czynniki ryzyka. |
| Projekt produktu |
Ściśle przestrzegaj wymagań systemów ISO9001 i IATF16949 do projektowania produktu, jednocześnie rozważając wybór materiałów, możliwość produkcji i montaż, wcześniejsze struktury produktów i doświadczenia w celu zapewnienia skutecznego wdrożenia w kolejnej produkcji. |
| Kontrola produkcji |
Wszystkie ważne procesy LCM i CTP są wytwarzane przez sam CDTech, zapewniając skuteczną kontrolę i pewność procesu produkcyjnego. |
| Kontrola produkcji |
Wszystkie produkty CDTech przeszły w 100% testowanie funkcjonalne i kontrolę wizualną, aby zapewnić, że spełniają wymagania projektowe i oczekiwania klientów. |
| Po usłudze sprzedaży |
Ustanowiliśmy mechanizm szybkiej reakcji, aby niezwłocznie obsługiwać opinie klientów i skargi. |
| Życie produktu |
Życie naszego produktu zależy od życia diody LED w podświetleniu, zwykle 30000 godzin lub 50000 godzin. |
| Okres gwarancji |
Okres gwarancji CDTech wynosi jeden rok zgodnie ze standardami branżowymi LCD. |
| Ochrona ESD |
Wszystkie urządzenia są zaprojektowane i obsługiwane w rozważaniu ochrony ESD. |
-
